适合楼宇自动化应用的HMDW80系列温湿度变送器
行业分类： 时间：2020年08月04日 作者：admin 点击：次
适合楼宇自动化应用的HMDW80系列温湿度变送器介绍

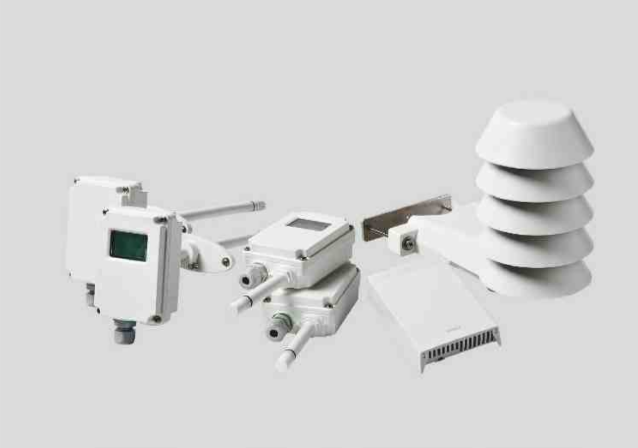

功能齐全的HMDW80系列温湿度变送器包括用于墙面安装和管道安装的变送器，用于潮湿区域的IP65防护等级的变送器和配用防辐射罩的室外安装型变送器。另外还可提供仅可测量温度的变送器和带有选配显示功能的变送器。计算湿度参数-露点温度、湿球温度以及焓值等均可提供。
功能/优点
▪ 适用于一般性暖通空调系统湿度测 量的可靠变送器
▪ 精确度±3.0 %RH
▪ 全量程0...100 %相对湿度测量
▪ 安装方便,维护工作量小
▪ 用户可现场轻松更换INTERCAP®湿 度传感器
▪ 输出参数：相对湿度和温度,可选露 点温度、湿球温度和焓值
▪ UL- V0阻燃等级
典型安装位置
▪ 通风管道 ▪ 墙壁 ▪ 冲洗区 ▪ 室外安装位置
安装方便
HMDW80系列变送器安装非常方便。没有松动部件,螺钉均保留在外壳内部,所有连接器均标记清晰明确,并且便于接线操作。
管道安装型变送器可与各种管道规格配合使用，室外安装型变送器无需任何其他配件即可直接安装到墙壁或立柱上，墙面安装型变送器则无需在变送器外壳上开孔即可完成安装。
工作可靠
HMDW80系列变送器由于采用了具有卓越稳定性的传感器和高品质材质，因此需要的维护工作量极小。在必要情况下，还可在现场轻松更换INTERCAP®湿度传感器，极大地缩短了停机时间。
技术数据
HMW82/83和TMW82/83型技术参数
性能
工作温度范围 -5 ...+55°C (+23 ...+131°F)
工作湿度范围 0 ...100 %RH, 无冷凝
相对湿度
量程 0 ...100 %RH
准确度
温度范围 +10 ...+30 °C (+50 ...+86°F)
0 ...70 %RH ±3%RH
70 ...100 %RH ±5%RH
应用于典型暖通空调系统应用时的稳定性 ±2 %RH/2年内
湿度传感器 维萨拉INTERCAP®
温度
量程 -5 ...+55°C(+23 ...+131°F)
准确度
+10 ...+30°C(+50°F ...+86°F) ±0.5°C(±0.9°F)
-5 ...+10°C,+30 ...+55°C
(+23 ...+50°F,+86 ...+131°F) ±1.0°C(±1.8°F)
温度传感器 数字温度传感器
温度传感器 HMW82P100 Pt100 Class F 0.1 IEC 60751, 3线连接
HMD82/83、TMD82/83、HMW88/89, TMW88和HMS82/83的 技术参数
性能
工作温度范围 -40 ...+60°C (-40 ...+140°F)
工作湿度范围 0 ...100 %RH
相对湿度
量程 0 ...100 %RH
准确度
温度范围 +10 ...+30 °C(+50 ...+86°F)
0 ...90 %RH ±3%RH
90 ...100 %RH ±5%RH
温度范围 -40 ...-20°C(-40 ...-4°F)
0 ...100%RH ±7 %RH
典型暖通空调(HVAC)应用中的稳定性 ±2 %RH/2年内
湿度传感器 维萨拉INTERCAP®
温度
量程 -40 ...+60°C(-40 ...+140°F)
准确度
在温度为 +20°C(+68°F)时 ±0.3°C(±0.54°F)
温度系数 ±0.01°C/°C
温度传感器 Pt1000 RTD Class F0.1 级IEC 60751
计算参数
露点测量范围 -40 ...+60°C(-40 ...+140°F)
温度与湿球温度
焓值的测量范围 -40 ...460 kJ/kg (-10 ...+190 BTU/lb)
HMD82/83D和HMW88/89D型技术参数
性能
工作温度范围 -5 ...+60°C(+23 ...+140°F)
工作湿度范围 0 ...100 %RH,无冷凝
相对湿度
量程 0 ...100 %RH
准确度
温度范围 +10 ...+30°C(+50 ...+86°F)
0 ...90 %RH ±3 %RH
90 ...100 %RH ±5 %RH
典型暖通空调(HVAC)应用中的稳定性 ±2 %RH/2年内
湿度传感器 维萨拉INTERCAP®
温度
量程 (模拟输出范围) -40 ...+60°C(-40 ...+140°F)
工作温度范围 -5 ...+60°C(+23 ...+140°F)
显示单元工作范围
准确度
在温度为+20 °C (+68 °F)时 ±0.3°C(±0.54°F)
温度系数 ±0.01°C/°C
温度传感器 Pt1000 RTD F0.1 级IEC 60751
计算参数
露点温度与湿球温度测量 -40 ...+60°C(-40 ...+140°F)
范围
焓值的测量范围 -40 ...460 kJ/kg (-10 ...+190 BTU/lb)
工作环境（包含所有型号）
工作环境（包含所有型号） 可参见型号参数
最大风速/气流速度 30 m/s
贮藏温度 -40 ...+60°C (-40 ...+140°F
电磁兼容性EN EN61326-1 工业环境
物理参数
最大线规 1.5 mm2(AWG 16)
标准外壳颜色 白色(RAL9003)
外壳材质
HMW82/83,TMW82/83 ABS/PC(经过UL-V0认证)
HMW88/89(D),HMD82/83(D),TMW88 PC + 10%GF
TMD82/83, HMS82/83 (经过UL-V0认证)
输入与输出
电流输出型号（2线制）
输出 4 ... 20 mA,回路供电
回路电阻 0 ... 600 Ω
输入电压 负载为600 Ω时20 ... 28VDC
负载为0 Ω时10 ... 28VDC
电压输出型号（3线制）
输出 0 ... 10 V
负载电阻 最小10 kΩ
输入电压 18 ... 35 VDC
24 VAC ±20% 50/60 Hz
备件与配件
INTERCAP®湿度传感器 15778HM
10只INTERCAP®传感器 INTERCAPSET-10PCS
走线导管配件+ O型圈(M16x1.5 / NPT1/2英寸) 210675SP
走线导管配件+ O型圈(M16x1.5 / PG9, RE-MS) 210674SP
紧固组件HMS80 237805
多孔PTFE过滤器 DRW239993SP
薄膜过滤器 ASM210856SP
接线端子，蓝色 236620SP
HMD80 显示屏盖 ASM210793SP
