Vaisala Optimus™ OPT100 DGA 监测系统

行业分类：时间：2020年08月10日作者：admin 点击：次

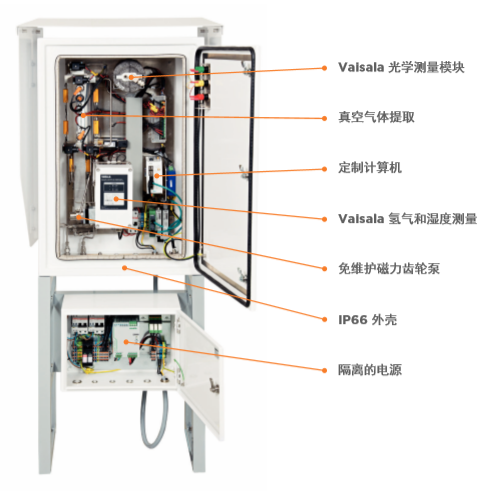

Vaisala Optimus™ OPT100 DGA 监测系统介绍

测量性能更出色
•在 Vaisala 洁净室中设计并制造了光学红外传感器
•光谱扫描提供选择性气体测量
•真空气体提取，与油温、油压和油液类型无关
•独有的自动校准功能解决长期漂移问题 — 无需重新校准

设计更加坚固可靠
•密封结构耐受真空和压力变化
•与油液接触的组件和管路都采用不锈钢和铝制材料
•无耗材，意味着无需定期维护
•采用磁力驱动齿轮泵和高品质阀门，提供高耐用度

安装和操作更加简化
•安装和试运行缩短到不到两小时
•以一小时输出为间隔持续运行—无需数据平均
•基于浏览器的用户界面，支持轻松地查看和共享数据及更改设置
•系统受到干扰后可自我诊断和自行恢复

防止发生电源变压器故障
没有什么能比计划外的断电更糟糕的了，它会使您的营业收入下降，并对您的声誉和品牌造成难以估量的损失。不过幸运的是：超过 50% 的电源变压器故障都可以使用正确的在线检测工具检测到，这意味着严重的故障是可以预防的。但发出错误的警报或需要定期维护的监测系统最终可能会浪费您大量的时间和金钱。这就是我们设计 Vaisala Optimus™ DGA 监测系统的原因。它可为电力变压器提供实时、无故障的气体监测功能 — 没有误报，也无需维护。在要求苛刻的运行环境中，有两项关键的设计驱动因素：安全性和可靠性。这是在经过数十年不断地倾听客户需要和研制现有设备，并且充分利用超过80年的为安全至上行业和严苛环境制造传感器和测量设备方面经验的基础上，形成的最终设计要求。
无故障警报，提供可靠数据
红外传感器的制造基于 Vaisala 核心测量技术以及我们自己的洁净室生产的组件。真空气体提取方式意味着油温、油压或油液类型都不会引起数据波动，而密封和受保护的光学器件可防止传感器被污染。使用电容式薄膜聚合物 HUMICAPâ 传感器直接测量油液的湿度，这款传感器已在变压器监测领域应用了 20 年。也可使用 Vaisala MHT410 中采用的同一固态传感器技术直接测量油中的氢气含量。
坚固可靠的构造
从北极圈到热带地区，凭借其不锈钢管道、IP66 防护等级和温控外壳以及磁力驱动齿轮泵和阀门，保证了监测系统卓越的性能和耐用性。此外，没有任何耗材，无需日常维护或更换。
智能设计
Vaisala Optimus™ DGA 监测系统拥有基于 Web 的用户界面，用户根本不再需要任何其他软件。根据设计，设备能够在不到两小时内安装好 — 只需连接油路、电源和数据，一切即告完成。可以通过数字通信和继电器连接到现有控制和监测系统，或将其用作独立的监测设备。如果出现断电等干扰情况，自我诊断功能支持完成自行恢复。

技术数据

油中测量参数

参数名称	范围	精度¹^）²^）	可重复性²^）
甲烷（CH₄）	0 ... 10000 ppm_v	10 ppm或10％的读取量	10 ppm或5％的读取量
乙烷（C₂H₆）	0 ... 10000 ppm_v	10 ppm或10％的读取量	10 ppm或5％的读取量³⁾
乙烯（C₂H₄）	0 ... 10000 ppm_v	10 ppm或10％的读取量	10 ppm或5％的读取量
乙炔（C₂H₂）	0 ... 5000 ppm_v	2 ppm或10％的读取量	1 ppm或10％的读取量
一氧化碳（CO）	0 ... 10000 ppm_v	10 ppm或10％的读取量	10 ppm或5％的读取量
二氧化碳（CO₂）	0 ... 10000 ppm_v	10 ppm或10％的读取量	10 ppm或5％的读取量
氢（H₂）	0 ... 10000 ppm_v	25 ppm或20％的读取量	15 ppm或10％的读取量
水分 ⁴⁾ （H₂O）	0 ... 100 ppmw ⁵⁾	±2 ppm⁶⁾ 或±10％的读取量	包括在精度中

1) 这里指定的精度为校准气体测量值的过程中传感器的精度。油中气体测量值的精度还可能受到油的特性和油中溶解的其他化合物的影响。
2) 取两者中的较大值。
3) 用五个测量值的平均值来指定乙烷测量的重复性。
4) 测量为相对饱和度 (%RS)。
5) 测量上限到饱和度。
6) ppm 计算值基于矿物油的平均溶解度。

测量性能

特性

说明

测量周期持续时间

1 ... 1.5 小时（典型值）

响应时间（T63）

一个测量周期¹^）

直到第一个测量数据可用的预热时间

两个测量周期

初始化时间到完全准确

两天

数据存储

至少10年

预期使用寿命

>15年

1) 乙烷和氢气需三个循环。

计算参数

特性

说明

总溶解可燃气体（TDCG）

H₂、CO、 CH₄、C₂H₆、C₂H₄、和 C₂H₂的合并总数

变化率（ROC）

24小时、7天和30天周期内可用的单一气体和总溶解可燃气体。

气体比值¹^）

可用比率：

l CH₄/H₂

l C₂H₂/C₂H₄

l C₂H₂/CH₄

l C₂H₆/C₂H₂

l C₂H₄/C₂H₆

l CO₂/CO

1) 从24小时平均值计算。参见国际电工委员会IEC60599标准。

工作环境

特性	说明
变压器油型	矿物油
变压器油所需的最低燃点¹^）	+125 °C （+257 °F）
进油口变压器油压	最大值。2 barabs连续爆破压力20 barabs
进油口变压器油温	最大值 +100 °C （+212 °F）
环境湿度范围	0 ... 100％相对湿度，冷凝
工作环境温度范围	-40 ... +55 °C （-40 ... +131 °F）
存储温度范围	-40 ... +60 °C （-40… +140 °F）

1) [变压器油]的燃点通常比闭口闪点高约10°C [18°F]。参见，例如，Heathcote，Martin J. The J＆ P 的《变压器手册》。第13版 Elsevier，2007。

电源

特性	说明
工作电压	100 ... 240伏交流电，50 ... 60 Hz, ±10 %
过压类别	III
最大电流消耗	10安
最大功耗	500瓦
在+25°C（+77°F）时的典型功耗	100瓦
连接器	螺丝端子（电源供应器内部）线径2.5 ... 4 mm2 (14 ...12 AWG)

输出

特性		说明
RS-485接口
连接器	螺丝端子（OPT100外壳内）线径0.5 ... 4 mm2 （20 ... 12 AWG)
支持的协议	Modbus通信协议
电流隔离	2 kV RMS，1 min
以太网接口
连接器	带保护插头（OPT100外壳外部）的工业RJ45连接器
支持的协议	Modbus传输协议、HTTP
标准	IEEE 802.3
物理层	基础-T
数据速率	10/100 Mbps
电流隔离	4 kV AC （50 Hz, 1 min）
绝缘电压	250 Vrms
继电器输出¹^）
继电器数量	3个常开（NO）或常闭（NC），用户可选择
触发类型	用户可选择：气体水平、变化率或设备状态
连接器	螺丝端子（电源供应器内部）线径0.5 ... 4 mm2 （20 ... 12 AWG)
最大开关电流	6安（250伏交流电） 2安 (24 伏直流电) 0.2安(250伏直流电)
小开关电压	12 伏直流电（10毫安）
最小开关电流	10毫安（12伏）
触点类型	1 PDT
用户界面
界面类型	基于Web的用户界面，可以使用标准的Web浏览器进行操作
用于服务的连接器	RJ45连接器，OPT100外壳内部（目前仅限本地使用）

1) 继电器输出的操作将通过软件更新启用。

机械规格

特性	说明
油配件	不锈钢世伟洛洛克10毫米（0.39 英寸）外径管。对于3/8英寸的管道，使用SS-600-R-10M型适配器。
变压器最大油管长度	最大值10米（33英尺），管道内径7毫米（0.28英寸）最大值5米（16英尺），管道内径4毫米（0.15英寸）
推荐油管特性	外径为10毫米（0.39英寸） 1 ... 1.5毫米壁厚材质不锈钢
尺寸（高×宽×深）
用接地安装套件和辐射防护装置安装	1630 × 675 × 453毫米 (64 × 27 × 18 英寸
用墙壁安装套件和辐射防护装置安装	1390 × 675 × 467 毫米 (55 × 27 × 18 英寸)
重量
OPT100 DGA监测仪	35公斤（77磅）
OPTPSU1电源供应器	12公斤（27磅）
OPTMSET1墙壁安装套件	8公斤（18磅）
OPTMSET2接地安装套件	16公斤（35磅）
OPTSHLD1辐射防护装置	6公斤（13磅）
材料
OPT100型DGA监测仪外壳	船用铝（EN AW-5754），不锈钢AISI 316
OPTPSU1电源供应器外壳	不锈钢AISI 316
OPTMSET1墙壁安装套件	不锈钢AISI 316
OPTMSET2接地安装套件	不锈钢AISI 316
OPTSHLD1辐射防护装置	船用铝（EN AW-5754）
与油接触的材料
油管、腔室和阀门	铝（EN AW 6026）、不锈钢AISI 316、黄铜
垫圈和密封件	丁晴橡胶、氟橡胶、氟硅橡胶
泵齿轮和衬套	聚醚醚酮/聚四氟乙烯

类型测试

分类	标准	等级/级别	测试项目
电磁兼容合规性	IEC61000-6-5	4级（接口类型4）	电站和变电站环境的豁免
	IEC61326-1	工业	用于测量、控制和实验室使用的电气设备 - EMC要求
	FCC 47 CFR 15，第15.107节	A级	传导发射限制
	IC ICES-003第5（a）（i）节	A级	传导发射限制
环保	IEC60529	IP66（相当于NEMA 4级）	入口防护
	IEC60068-2-1	-40 °C （-40 °F）	耐寒性
	IEC60068-2-2	+55 °C （+131 °F）	干热
	IEC60068-2-30	+40 °C （+104 °F）, 85 %相对湿度	湿热、循环
	IEC60068-2-32		跌落公差
安全性	IEC / EN61010-1，第3版 UL 61010-1:2012 CSA C22.2 第 61010-1-12	合规的	用于测量、控制和实验室使用的电气设备的安全要求 - 第1部分：一般要求

合规性

特性	说明/数值
CE标志	EMC指令，低电压指令，RoHS指令，WEEE指令

备件及配件

Description

描述

Part Number

备件号

Power Supply Unit

电源供应器

OPTPSU1

Wall Mounting Set

墙壁安装套件

OPTMSET1

Ground Mounting Set

接地安装套件

OPTMSET2

Radiation Shield

辐射防护装置

OPTSHLD1
